Robôs Industriais Eixo Simples Cartesiano - FLIP

Line-up de nossa linha de fornecimento, robôs de eixo único próprio para instalações em produção. São 27 versáteis modelos, confiáveis e funcionais, grande durabilidade e facilidade de manutenção. Produto de grande eficiência e ótima relação custo benefício. Sua diversidade assegura uma maior liberdade na concepção do projeto.

Desenvolvidos inicialmente para utilização em nossas plantas produtivas até hoje nós da YAMAHA desenvolvemos soluções e novas funcionalidades para essa linha.

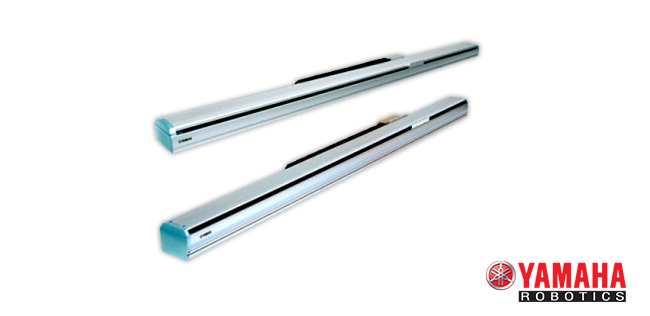

GFXL - Alta Carga Máximo Alcance


CARACTERÍSTICAS

Stroke: 750mm - 2500mm
Max Payload (Horizontal): 45kg - 90kg
Maximum Speed: 1200 mm/sec

GF14XL - 45kg - 140 x 91.5 mm

GF17XL - 90kg - 168 x 105.5 mm

GF14XL - 45kg - 750 to 2000 mm

GF17XL - 90kg - 850 to 2500 mm

T - Estrutura Aberta


CARACTERÍSTICAS

Stroke: 50mm - 1050mm
Max Payload (Horizontal): 3Kg - 100Kg
Max Payload (Vertical): 1.2Kg - 30Kg
Maximum Speed: 300mm/sec - 1800 mm/sec

T4L - 45 x 53 mm

T4LH - 45 x 53 mm

T5L - 55 x 52 mm

T5LH - 55 x 52 mm

T6L - 65 x 56 mm

T9 - 94 x 98 mm

T9H (High thrust) - 94 x 98 mm

T4L - 50 to 400 mm

T4LH - 50 to 400 mm

T5L - 50 to 800 mm

T5LH - 50 to 800 mm

T6L - 50 to 800 mm

T9 - 150 to 1050 mm

T9H (High thrust) - 150 to 1050 mm

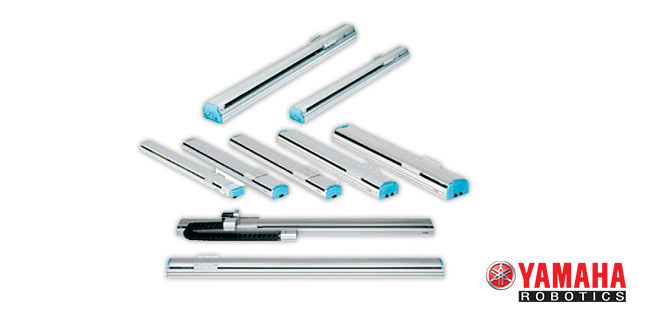

F - Alta Rigidez


CARACTERÍSTICAS

Stroke: 150mm - 2050mm
Max Payload (Horizontal): 7Kg - 80Kg
Max Payload (Vertical): 4Kg - 45Kg
Maximum Speed: 300mm/sec - 2400 mm/sec

F8 - 80 x 65 mm

F8L - 80 x 65 mm

F8LH - 80 x 65 mm

F10 - 110 X 71 mm

F10H - 110 X 71 mm

F14 - 136 x 83 mm

F14H (High thrust) - 136 x 83 mm

F17 - 166 x 100 mm

F17L - 166 x 100 mm

F20 - 202 x 115 mm

F20N - 202 x 120 mm

F8 - 150 to 800 mm

F8L - 150 to 1050 mm

F8LH - 150 to 1050 mm

F10 - 150 to 1050 mm

F10H - 150 to 1050 mm

F14 - 150 to 1050 mm

F14H (High thrust) - 150 to 1050 mm

F17 - 200 to 1250 mm

F17L - 200 to 1250/1450 mm

F20 - 200 to 1250/1450 mm

F20N - 1150 to 2050 mm

N - Rotação de Porca


CARACTERÍSTICAS

Stroke: 250mm - 2500mm
Max Payload (Horizontal): 50Kg - 80Kg
Maximum Speed: 1200mm/sec



N15 - Single 50kg - 145 x 120 mm

N15D - Double 50kg - 145 x 120 mm

N18 - Single 80kg - 180 x 115 mm

N18D - Double 80kg - 180 x 115 mm

N15 - Single 50kg - 500 to 2000 mm

N15D - Double 50kg - 250 to 1750 mm

N18 - Single 80kg - 500 to 2500 mm

N18D - Double 80kg - 250 to 2250 mm

B - Acionamento Correia


CARACTERÍSTICAS

Stroke: 150mm - 3050mm
Max Payload (Horizontal): 10Kg - 30Kg
Maximum Speed: 1875mm/sec



B10 - 10 kg - 100 x 81 mm

B14 - 20 kg - 146 x 94 mm

B14H (High Thrust) - 30 kg - 146 x 94 mm

B10 - 10 kg - 150 to 2550 mm

B14 - 20 kg - 150 to 3050 mm

B14H (High Thrust) - 30 kg - 150 to 3050 mm

C - Sala Limpa


CARACTERÍSTICAS

Stroke: 50mm - 2050mm
Max Payload (Horizontal): 4.5Kg - 120Kg
Max Payload (Vertical): 1.2Kg - 45Kg
Maximum Speed: 120mm/sec - 1000 mm/sec



C4L - 45 X 53 mm

C4LH - 45 x 53 mm

C5L - 55 x 52 mm

C5LH - 55 x 52 mm

C6L - 65 x 56 mm

C8 - 80 x 75 mm

C8L - 80 x 75 mm

C8LH - 80 x 75 mm

C10 - 104 x 85 mm

C14 - 136 x 96 mm

C14H - 136 x 96 mm

C17 - 168 x 114 mm

C17L - 168 x 114 mm

C20 - 220 x 117 mm

C4L - 50 to 400 mm

C4LH - 50 to 400 mm

C5L - 50 to 800 mm

C5LH - 50 to 800 mm

C6L - 50 to 800 mm

C8 - 150 to 800 mm

C8L - 150 to 1050 mm

C8LH - 150 to 1050 mm

C10 - 150 to 1050 mm

C14 - 150 to 1050 mm

C14H - 150 to 1050 mm

C17 - 250 to 1250 mm

C17L - 1150 to 2050 mm

C20 - 250 to 1250 mm

R - Rotacional


CARACTERÍSTICAS

Stroke: 360° Degrees
Max Payload (Horizontal): 0.12Kgm^2 - 1.83Kgm^2
Maximum Speed: 360° Degrees/seconds



R5 - 0.12 kgm² - Consultar ficha técnica

R10 - 0.36 kgm² - Consultar ficha técnica

R20 - 1.83 kgm² - Consultar ficha técnica

R5 - 0.12 kgm² - 360° mm

R10 - 0.36 kgm² - 360° mm

R20 - 1.83 kgm² - 360° mm
